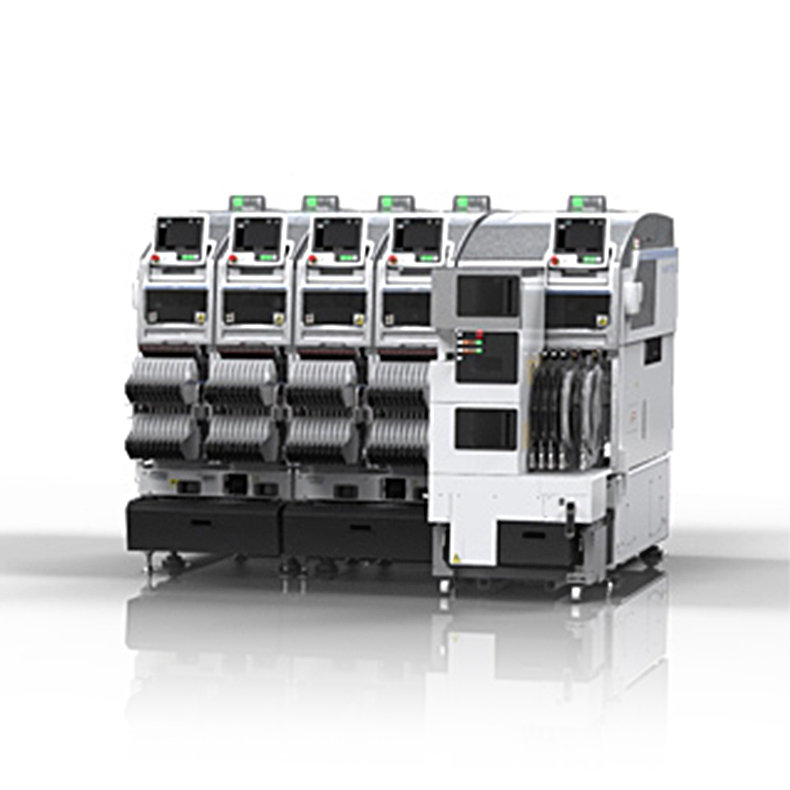

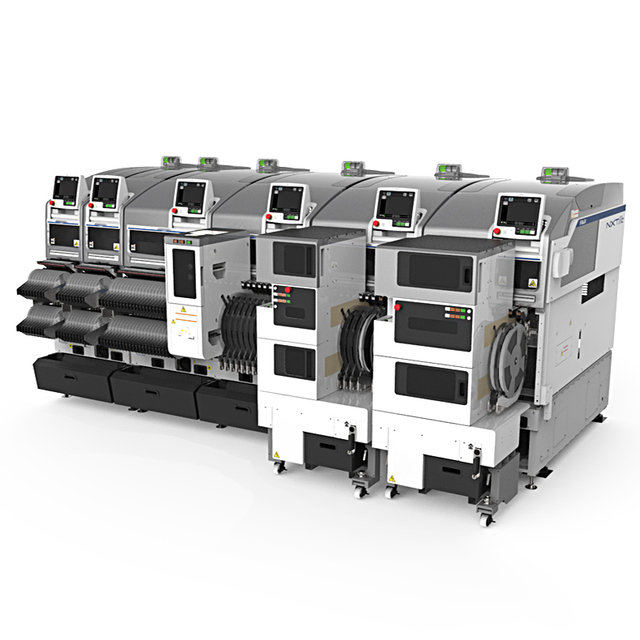

FUJI NXT IIIC
模組型高速多功能貼片機 重視現場生產率的緊湊式規格
特征1
實現了行業最高的單位面積生產率

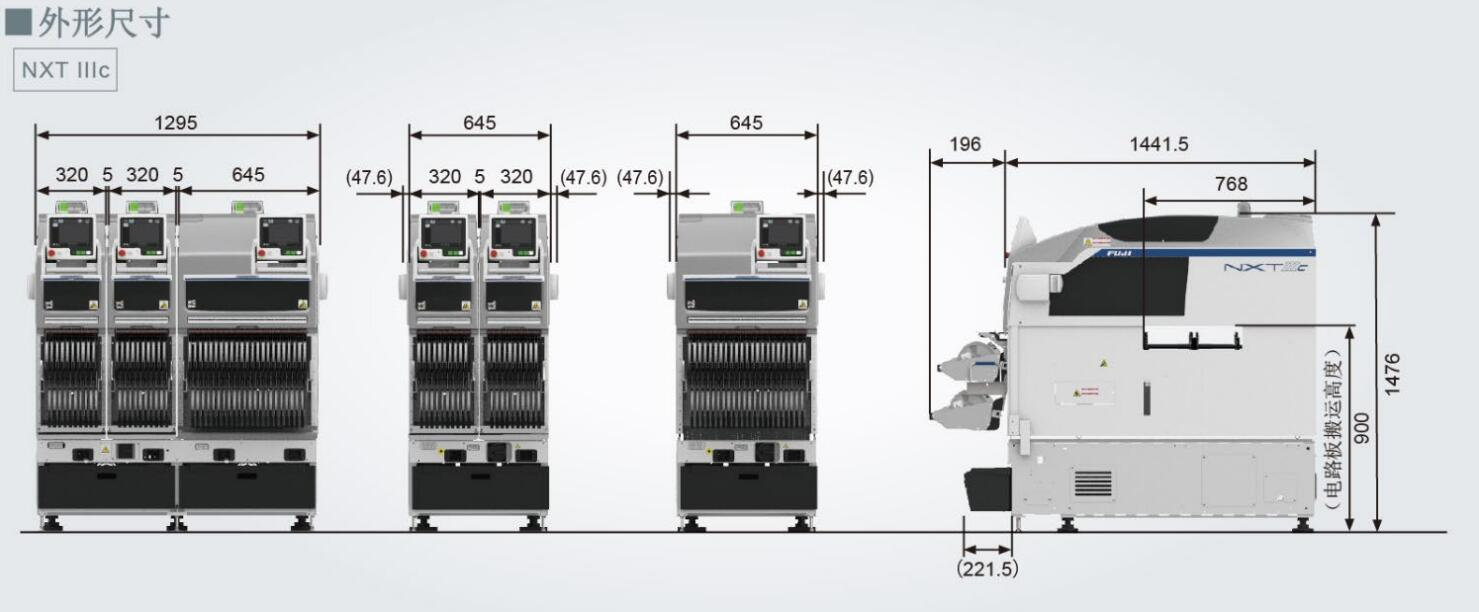

NXT IIIc實現了1模組的占有面積僅為0.46m2的極其緊湊型。
全部承襲了NXT III的理念，提高了約34％的面積生產率，實現了行業最高的面積生產率。（81,300cph/m2）
※2015年8月 本公司調查。
特征2
可以不停止機器補充元件。
NXT II以及NXT IIIc，在生產中可以裝卸供料器，因此可以不停止機器補充元件。
對于料盤元件，也可以在生產中的補充元件。
準備了也可對應料帶拼接的各種豐富的工具。
| 機器 | M3 IIIc | M6 IIIc | ||
| 供料器料槽數 | 20 | 45 | ||
| 電路板尺寸 (L x W) | 單搬運軌道 | 48 x 48 ～ 305 x 380 mm | 48 x 48 ～ 610 x 380 mm | |
| 雙搬運軌道 | 單軌搬運 | 48 x 48 ～ 305 x 290 mm | 48 x 48 ～ 610 x 290 mm | |
| 雙軌搬運 | 48 x 48 ～ 305 x 170 mm | 48 x 48 ～ 610 x 170 mm | ||
| 工作頭 | H24S、H24A、DX ※1、V12、H12HS(Q)、H08M(Q) ※1、H08(Q)、H04SF、H04、H02F、H01、OF ※1、G04F(Q)、 GL | |||
| 產能 | H24S / H24A | 標準模式 | 35,000 cph | |
| 生產優先模式 | 42,000 cph | |||
| H08M | 標準模式 | 13,000 cph | ||
| 生產優先模式 | 14,000 cph | |||
| H02F | 標準模式 | 6,700 cph | ||
| 生產優先模式 | 7,400 cph | |||
| 貼裝精度 | H24S / H24A | 標準模式 | ±0.025 mm Cpk ≧ 1.00 | |
| 高精度模式 ※2 | ±0.015 mm Cpk ≧ 1.00 | |||
| H08M | ±0.040 mm Cpk ≧ 1.00 | |||
| H02F | ±0.025 mm Cpk ≧ 1.00 | |||
| 供應單元 | 料帶供料器、管裝供料器、料盤單元、其它 | |||
| 電源 | 三相 200 ～ 230 V ± 10 % (50/60 Hz) | |||
| 氣源 | 0.5 MPa (ANR) | |||
※1 搭載到 M6 IIIc。
※2 在本公司最佳條件下的矩形芯片元件貼裝(高精度調整)。
