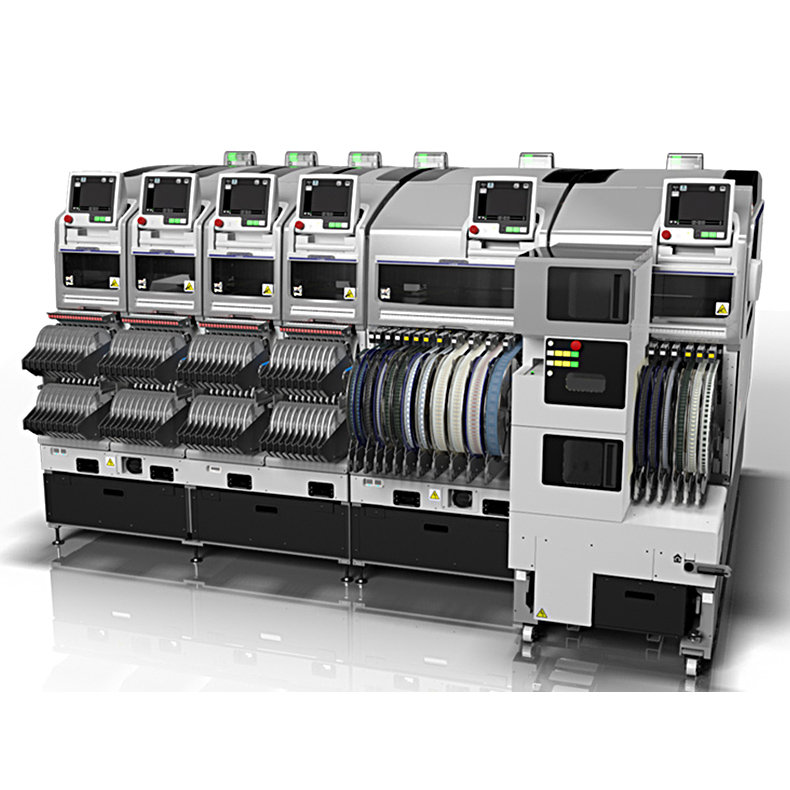

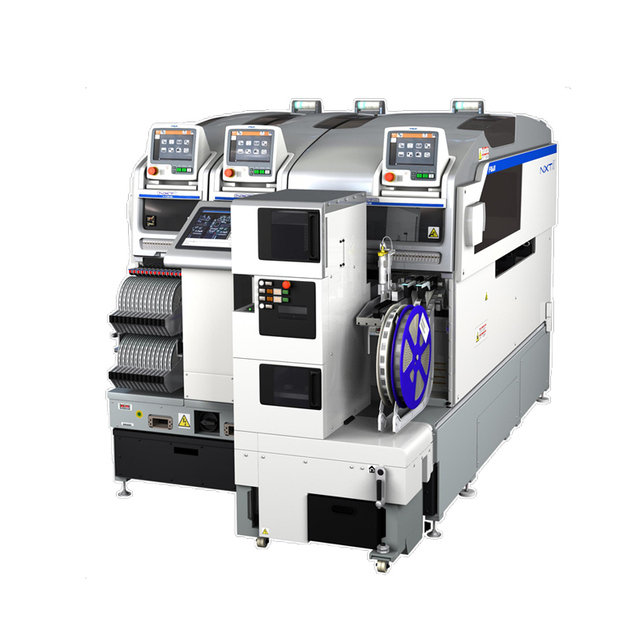

NXT III
諸如移動終端、汽車電子等多功能、高性能的電子設備正在陸續普及。由于這些產品的淘汰周期通常很短，所以要求生產設備既能靈活應對需求的變化，又能快速實現量產。NXT III這款模組型貼片機能夠在瞬息萬變的電子設備生產現場為用戶構筑最理想的生產線。
設備特點：
輕巧型工作頭
?工作頭更換變得很簡單,可在不使用任何工具的情況下徒手更換工作頭。
由于這款工作頭設計很輕巧，所以非常便于裝卸。無論是保養還是故障處理，操作員都可以當場對應。
?實現高速、高精度,因?yàn)楣ぷ黝^變得很輕巧，所以減輕了機器的負擔。這一特征使模組實現了小型化、高速化以及高精度化。
單側操作
縮短補料以及換線時的移動距離。通過最簡單的移動線路優化操作。
可自由設計生產線布局，比如設備背靠背配置的生產線或折返配置的生產線。
| 機器 | M3 III / M3 IIIS | M6 III | ||
| 供料器料槽數 | 20 | 45 | ||
| 電路板尺寸 (L x W) | 單搬運軌道 | 48 x 48 ～ 305 x 610 mm ※1 | 48 x 48 ～ 610 x 610 mm | |
| 雙搬運軌道 | 單軌搬運 | 48 x 48 ～ 305 x 510 mm ※1 | 48 x 48 ～ 610 x 510 mm | |
| 雙軌搬運 | 48 x 48 ～ 305 x 280 mm ※1 | 48 x 48 ～ 610 x 280 mm | ||
| 工作頭 |
H24S ※2、H24A ※2、DX ※3、V12 ※2、H12HS(Q)、H08M(Q) ※3、 H08(Q) ※2、H04SF、H04、H02F、H01、OF ※3、G04F(Q)、GL
|
|||
| 產能※4 | H24S / H24A | 標準模式 | 35,000 cph | |
| 生產優先模式 | 42,000 cph (43,000 cph ※5) | |||
| H08M | 標準模式 | 13,000 cph | ||
| 生產優先模式 | 14,000 cph | |||
| H02F | 標準模式 | 6,700 cph | ||
| 生產優先模式 | 7,400 cph | |||
| 貼裝精度※4 | H24S / H24A | 標準模式 | ±0.025 mm Cpk ≧ 1.00 | |
| 高精度模式 | ±0.015 mm Cpk ≧ 1.00 | |||
| H08M | ±0.040 mm Cpk ≧ 1.00 | |||
| H02F | ±0.025 mm Cpk ≧ 1.00 | |||
| 供應單元 | 料帶供料器、管裝供料器、料盤單元、其它 | |||
| 電源 | 三相 200 ～ 230 V ± 10 % (50/60 Hz) | |||
| 氣源 | 0.5 MPa (ANR) | |||
