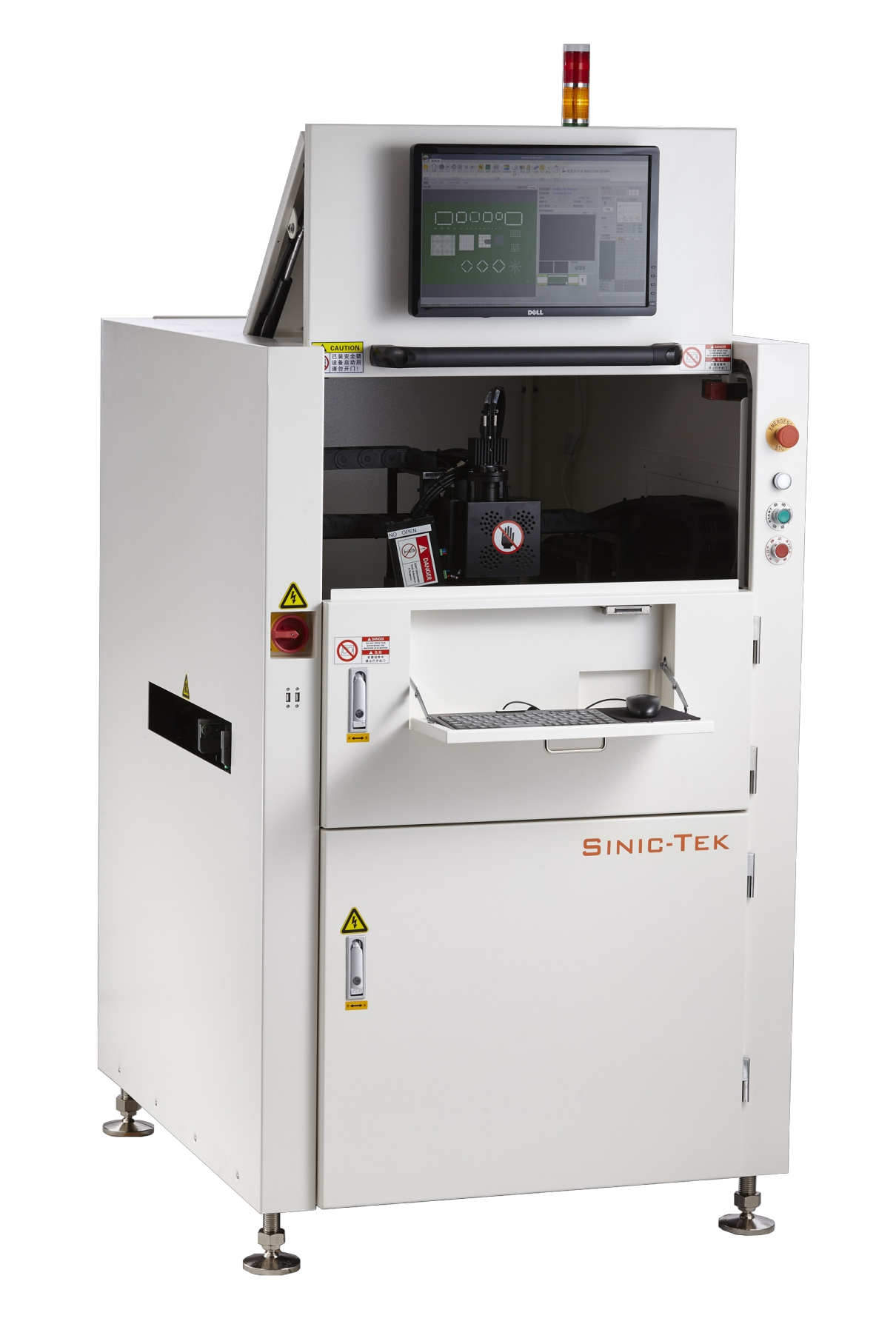

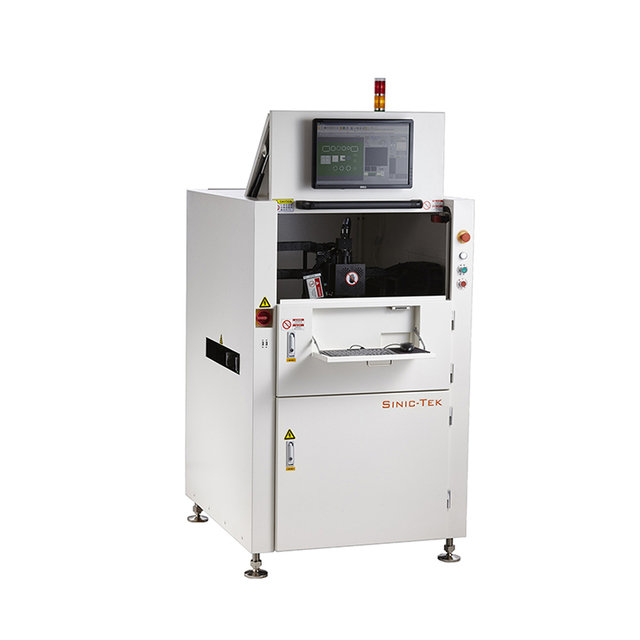

S8030 系列產品描述及規格: 1、可編程相位調制輪廓測量技術(PSLM PMP):其獨創的可編程結構光柵使用軟件即可對光柵的周期進行設置;取消了機械驅動及傳動部分,大大提高了設備的精度及適用范圍,避免了機械磨損和維修成本。實現對 SMT 生產線中精密印刷焊錫膏進行 100%的高精度三維測量。 2、思泰克專利同步結構光技術解決了錫膏三維檢測中的陰影效應干擾。結合 RG二維光源完美處理高對比度的基板,如黑色基板,陶瓷基板等。采用紅、藍、綠三色光,可提供彩色 2D 圖像; 3、高解析度圖像處理系統:超高幀數 500 萬像素工業 CCD 相機,配合高端遠心鏡頭,支持對 01005 錫膏的快速穩定檢測。同時提供 13.5um、16.5um、20um等多種不同的檢測精度,配合客戶的產品多樣性和檢測速度的要求; 4、快速 Gerber 導入及編程軟件,可實現業內最快的 5 分鐘編程;人工 Teach功能方便使用者在無 Gerber 數據時的編程及檢測; 5、Z 軸實時動態仿形:PSLM 的特點提供了對 PCB 的翹曲變化進行實時動態跟蹤,完美解決柔性線路板和 PCB 翹曲問題。 6、強大的過程統計分析功能(SPC):實時 SPC 信息顯示,完整多樣的 SPC 工具,讓使用者實時監控生產中的問題,減少由于錫膏印刷不良造成的缺陷。提供給操作人員強有力的品管支持,讓使用者一目了然; 7、設備重復性精度<<10% (6 Sigma)。
設備軟硬件配置
N0 設備系統 項目 規格參數
1 視覺部份
檢測原理 正弦白光投影 PMP 檢測
工業 CCD 相機 500 萬像素,超過 150 幀/秒超高速 CCD 傳感器
解析度 13.5um,可選 10um、16.5um
3D 投影頭 投射周期變化條紋,結合 CCD 相機可得到真實 3D圖像;3D 投影頭十年免費包換。
黑白2D 圖像 標配,方便操作員確認不良
彩色 2D 圖像 標配,可合成彩色 2D 圖像,比黑白 2D 圖像更直觀
Z 軸實時升降 標配,對板彎?rùn)z測時通過硬件補償
2 機械部份
機架結構 整體鑄造一體化鑄鐵框架,長壽命、高穩定性
軌道模式 單軌
PCB 進板尺寸(長*寬) 50*50~460 x 460 mm
X-Y 機構 檢測頭在 X-軸與 Y-軸方向移動;基板在 X 軸與 Y-軸方向均不移動;
導軌固定邊 前導軌固定
導軌寬度調整方式 自動、手動,兩種模式
PCB 定位及夾緊方式 邊定位及夾緊
導軌高度 900±40mm
PCB 工藝邊壓邊寬度 3mm
PCB 傳輸方向 R->L
3 軟件部份
系統軟件操作平臺 Windows 7 64 位專業版
軟件語言 中/英文
編程軟件 Gerber (RS-274X、RS274D),CAD
編程時間 < 5 分鐘
程序細調時間 < 5 分鐘
換線時間 < 3 分鐘
拼板程序 拼板程序制作方便(含陰陽板)
編程模式、數據輸入類型 SPI 程序可用鋼網文件,Gerber (RS 274X, RS274D格式);也可手動添加窗口制作程序
系統診斷 標準配置
離線編程軟件 有
操作簡便性 界面非常友好,WINDOWS 風格,便于操作
SPC 數據采集分析&制程監控軟件 強大的 SPC 功能,具備完善的數據采集、分析、管理功能。SPC 軟件可進行 Production Trend 、Xbarchart 、R chart;Cp、Cpk 等相關測試;能記錄每塊 PCB 上每個焊錫點的體積、面積、高度、偏移等具體量化數據,并能獨立輸出電子表格模式報告;可進行異常原因統計圖、整板數值圖像、正態分布圖、個別元件測試資料曲線圖分析;還可以輸出即時不良影像及異常數據及影像儲存等功能。網絡技術要求 支持 TCP/IP 協議,圖片即時傳送,對使用無影響
4 電腦部份
電腦類型 高性能服務器
CPU Intel i7
內存容量 24 GB Memory
硬盤容量 1T HDD
操作系統 Windows7 64 位專業版
顯示器 24" 液晶顯示器
輸入裝置 Mouse, Keyboard
5 整機信息
設備尺寸 W1000*D1150*H1580mm
供氣要求 4~6Bar
重量(KG) 865kg
電源 220V,10A
耗電量(啟動/正常) 啟動:2.5kw / 正常運轉:2kw
工作氣壓 5L/min
地面承重要求 500kg/m2
接地電阻要求 接地線
具備標準 SMEMA 接口 具備,有好壞板輸出信號
安全保護系統 具備完善的安全指示、互鎖系統
6 其它項目
條碼掃描功能 選配項;可配外置式高速 barcode 裝置,具備讀出
母板與子板功能 具備自動/手動檢測
功能 兩種模式均具備
技術資料 配備完整的技術、操作、維護手冊(含電子檔)及
軟件安裝盤 軟件升級服務 能夠提供永久的、免費的、軟件升級服務。
